大壮国际无线对讲系统技术方案

作者:舟讯通讯 浏览:111 发表时间:2018-10-26 10:27:58

1. 项目背景

为便于物业管理部门、保安巡逻及服务人员通讯联络的需要,在大壮国际广场建立一套无线对讲系统。系统基站设于G3栋消防监控中心。沿弱电井垂直走线,采用中继台、功率分配器、发射接收天线、线缆等设备将信号分布到各层。整个无线对讲机系统须为一独立系统,所有功能均适合于本项目需要。

2. 总体要求

系统覆盖范围包括:

(1) 地下层覆盖:地下层为钢筋混凝土结构,而且面积较大,对对讲机的信号屏蔽作用较大,因此地下层需要做覆盖。

(2) 覆盖网络必须对外界的干扰小,并且不易受到其他同类设备的干扰,无线对讲项目在周围大量存在无线覆盖网络和对讲机应用,不仅要考虑通信的覆盖面,同时也要考虑到无线电干扰的存在性,毕竟同时使用的用户太过集中,必须依靠更合理的设计来避免互相的干扰问题。

(3) 楼内的信号覆盖必须均匀分布:采用分区域覆盖的方法来实现信号的均匀性,特别是地下层,信号很容易在其中衰减,所以将通过多套天线系统来将其划分成多个独立的覆盖区域,保证在每个区域中都获得***的接通率。

(4) 无线对讲系统应覆盖整个项目所属的全部区域,覆盖率最少为98%

(5) 根据实际情况及目前无线频率的使用条件,选用400MHZUHF 400~470MHZ)作为大厦项目的无线通信频率。考虑到大厦项目面积较大,对讲机多个部门均需采用(物业、保安部、工程部等),系统建成后,用户采用2 个中转通话频道,无线对讲机配20部。

(6) 系统须以独立的手提对讲系统方式工作。系统须有本身之频率及设备。系统须为能传送及接收VHFUHF讯号的放射式系统,而且可达到以下的覆盖面:

a) 所有的楼层包括楼梯、地库、大厦周边及大厦外之周边行人道;

b) 所有机电设备房;

(7) 电磁场覆盖面之强度须优于150V/m 而没有杂声及干扰,或为有关部门认可之强度。须供应足够的天线,有关之设备及配件须确保本系统在规定的覆盖的范围内正常工作,同时须考虑大厦的结构有可能会妨碍讯号的传送。

 (8) 所有电缆须为低烟无卤型。

系统组网方案

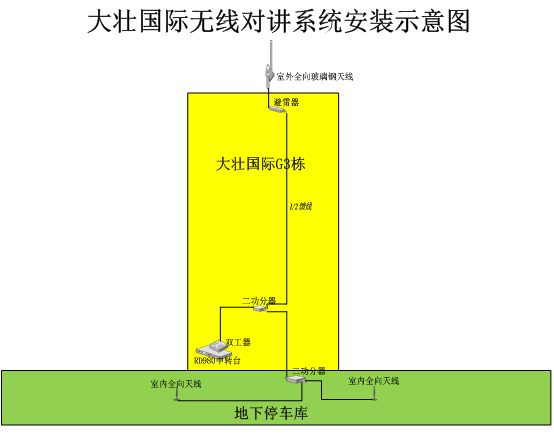

根据大壮国际无线对讲信号电测情况和业主单位对讲使用,我推荐在大壮国际G3栋建设一套无线对讲系统来实现大壮国际广场的无线对讲信号覆盖 系统建设内容:在大壮国际G3栋监控室内安装一套能达RD980中转,通过双工器、馈线二功分器信号连接G3栋楼顶的室外全向玻璃钢天线,负责覆盖整个区域和大壮国际各楼层区域的无线对讲信号;同时二功分器将一路信号平分到地下车库,地下车库再通过一个二公分器将信号分成两路接入两根室内全向天线,负责整个地下停车库信号覆盖。下图:
