1、项目概况

东方弗莱德商城位于新街口核心区域，由原东方商城与南京国际金融中心大厦（IFC）打通后，将建成数万平方米的办公物业打造成东方弗莱德商城，将吸引更多的品牌进驻。未来引入HOF的经营模式和管理经验后，东方商城的商品会更时尚、多样化，更贴近消费者的需求。

原南京国际金融中心大厦IFC采用的是4载频的模拟无线对讲系统，随着东方商城和南京国际金融中心大厦IFC打通后面积的扩大，面临管理部门的分组增多，频道不够用的情况，原有的模拟系统已经远远不能满足通信的需要，急需建设一套数字无线对讲系统来满足日益繁忙的工作需求。

2、客户需求

根据前期与业主的沟通，听取管理和使用部门的意见，结合大厦的图纸和现场勘测，客户对于无线对讲系统需求如下：

1）. 系统需满足商城和大厦内部的安保、保洁、物业、停车场等部门的日常通话，各个组独立听话、互不干扰；可以满足特殊情况下的组呼、个呼、全呼等；

2）. 覆盖商城和大厦的主要区域，包括商城内部、地下室商铺、地下停车场、电梯及消防楼梯区域，建筑物周围20米范围区域；

3）. 安保人员使用对讲机就完成巡更工作，并可以在巡更管理平台上实时查看巡更人员的巡更位置、时间、路线等信息；

4）. 充分利用原有的系统资源，节约投资；

5）. 系统采用的频率为南京市无线电委员会批准的合法频点；

3、设计目标

根据东方弗莱德商城的通信需求，建议规划建设一套数字无线对讲巡更系统。此套数字无线对讲巡更系统主要应用于工作人员日常的通讯和巡更，保障日常工作运行、安全防范、应急指挥等重要工作，系统的建设需达到以下目标：：

◆ 全区覆盖

新建设的数字通信系统，能够符合东方弗莱德商城的覆盖要求。达到覆盖面积98%以上，满足日常工作管理的范围。。

◆ 功能丰富

新建设的数字通信系统，除了基本的单呼、组呼、全呼等呼叫功能，还具备在线式巡更功能。。

◆ 解决盲区

针对无线通信系统盲区，进行实地的考察、电测，进行盲区信号的覆盖。在关键时刻、关键位置，实现通信流畅。

◆ 节约投资

充分利用原有的模拟系统的设备和频率资源，节约投资，减少施工工程量。

4、设计方案

1） 方案概述

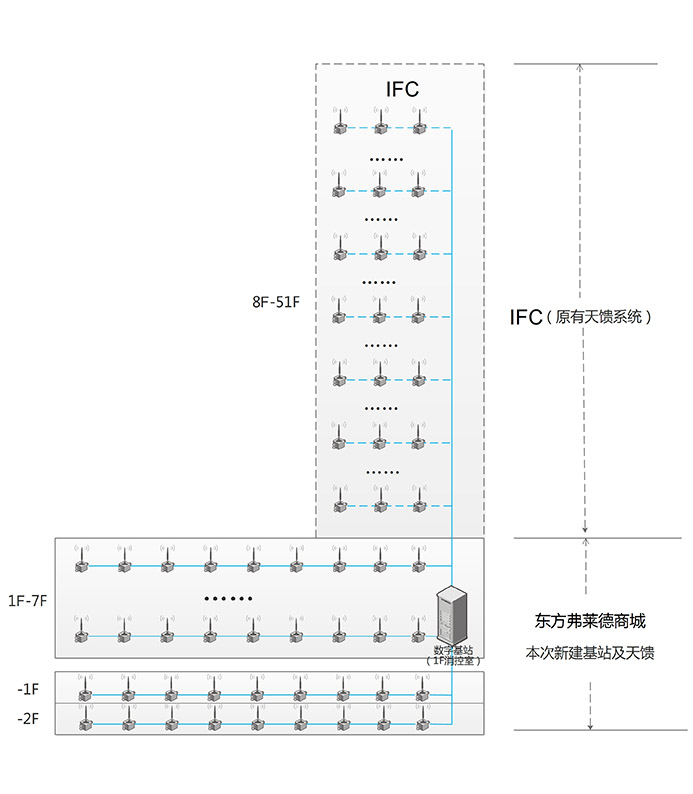

本方案规划四载频的8信道数字通信系统，可以同时满足8组频道的同时对讲(其中1组信道作为数字巡更系统数据传输)。数字通信基站放置7F的消控室，1F-7F的新改造商城、-1F的商业的-2F的地下室采用多天线、小功率的覆盖方式；南京金融中心（IFC）利用原有的室内分布的天线，将7F的消控室的数通信基站的信号通过同轴电缆延伸至南京金融中心（IFC）8楼，与原有的天馈系统相连，和新建的商城及地下室实现互联互通。整个系统包括IFC大厦内部、商场、地下室等区域的信号覆盖率达到98%保证满足商城和IFC的日常通信工作。

数字对讲巡更系统是结合数字对讲通信系统，将无线通信技术与传统巡更系统相结合，实现数字对讲机与巡更棒的合二为一。巡更信息通过数字对讲系统的短数据传输功能，实时回传到巡更调度台，从而真正实现对巡更人员的实时在线监控。同时数字化语音为用户提供了更清晰的音质，更有效地保障了调度指挥。

2） 固定基站设计

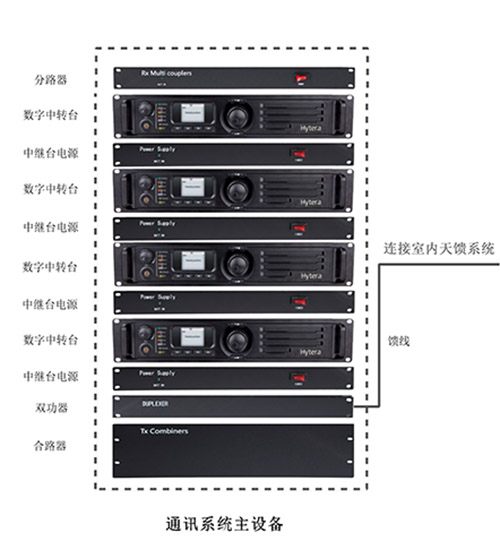

基站建设

根据前期沟通了解，东方弗莱德商城的日常通信部门主要有安保、卫生保洁、工程维护、IFC管理、物业、商城管理、停车场等7-8个部门使用，且多个部门平时日常为相互独立工作。因此，本项目拟采用1套4载频数字通信基站完成整个大厦的覆盖。基站日常能够满足7组通话同时进行，互不干扰，紧急情况可以统一指挥，统一调度。

基站安装于1F的消防控制室，高度为42U。

3） 系统功能

◆ 登记

移动终端开机后，需向系统发起登记请求，待系统确认其身份及服务权限后方可为其提供服务。登记功能可以防止非法终端恶意进入系统，保障系统的安全性。

◆ 个呼

移动终端之间、移动终端与调度台之间、调度台与调度台之间发起的一对一的语音呼叫。

◆ 组呼

多个移动终端用户（可以包含调度台）相互通话的呼叫。一个组成员发起呼叫，其他组成员加入并参与通话，是一种一对多的语音呼叫业务。

◆ 全呼

所有用户都参与的通话，只有发起通话的用户才能讲话，其他用户只能接收通话。

◆ 广播呼叫

面向特定的一个或多个移动终端用户发起的通话，只有发起方用户能讲话，其他用户只能接收通话。

◆ 短信息

用户之间或用户与调度台之间收发短信。

◆ 优先级

系统会根据不同的呼叫发起用户、呼叫的类型、参与呼叫的人员结构等，对这些呼叫分优先级别进行处理，先处理优先级别高的呼叫，再处理优先级别低的呼叫。系统繁忙时，可以主动结束级别比较低、不重要的通话，将资源分配给***别、高紧急程度的呼叫。

◆ 通话时长限制

为了更合理地利用系统资源，保证信道资源不被少数呼叫独占，系统对单次呼叫时长以及呼叫过程中讲话方单次讲话的时长进行限制，当超过系统设定的时长后，系统会主动拆除呼叫或停止上传语音。

◆ 呼叫ID显示

在组呼过程中，当某个移动终端获得讲话权，其号码将实时显示在所有正在接听讲话的移动终端上，使接听讲话的用户能够知道当前讲话方是谁。

◆ 迟后进入

迟后进入功能确保未加入组呼的成员在具备条件后能加入到该组呼中。

◆ 空口参数配置

系统通过空口方式对移动终端进行编程。将网络配置参数、用户配置参数以空口方式传递给移动终端，移动终端进行在线编程，将这些参数信息存储到本机的非易失性存储器中或进行软件升级。

4）无线对讲巡更设计

海能达数字对讲巡更系统，把巡更对讲机与传统的巡更棒合二为一，能够大大简化巡更人员的巡更方式，整个巡更管理系统由客户端、中转台或调度车台、巡更身份卡、巡更点、手持终端等组成，可以满足各种巡更部署需求 。

为了保障商城的日常安保管理，本项目拟建设一套数字对讲巡更系统。随着商城面积越来越大，致使安保系统不断的升级，如何完成复杂全面的安保工作和巡更工作成为安保系统的重中之重。在以往的巡更工作中，巡更较为枯燥，加上长期没有有效的监督手段，巡逻人员容易产生麻痹思想，造成巡逻不到位，直到酿成严重后果，给单位造成一定损失。

与传统的巡更系统相比，海能达数字无线巡更系统能够简化巡更流程，安保人员只需要携带一个巡更对讲机就可以完成巡更工作，与以往的安保人员一手需要携带巡更棒、一手还要带这对讲机，不方便工作。工作人员在指挥办公室内安装一台电源与车台一体的调度台，通过与PC连接，管理员可以通过PC终端实时监控巡更情况。巡更钮根据景区管理方需求，选择安装的合适地点。

海能达数字无线对讲巡更系统能够帮助您对巡更人员进行有效监督、确保其巡查到位。该系统可用于保安巡逻、消防巡逻、各种巡视、设备巡检、管线巡检等领域，能够有效提高这些领域的管理水平。

5、系统容量预测

在专用对讲机室内覆盖系统业务需求中，在通话信道选定时，应该仔细对项目内管理人员的数量及对讲通话需求进行详细了解，同时也应该对后期的新增使用人员进行预测，以便与合理的配置信道数量，这样既避免了出现话务负荷过大而导致通话拥塞，又确保了业主内部各部门有足够的信道容量，即使今后通话人员增加仍有足够的信道冗余。

根据本项目对讲机使用的特点，一般通话量比较大的部门是安保部、工程部、保洁部、管理部，他们往往需要在***时间对突发情况作出反应和应对，同时这几个部门的人员又具有高流动性，所以无线对讲即时通信成为主要通信工具是工作必不可少。为他们提供独立的频道，并保证在建筑内的各个部位通讯清晰，成为评估专用对讲机室内覆盖系统质量的重要标准。综上考虑我司此次为本项目设计的系统由4台数字中继台实现8个分组（其中一个用于巡更）来实现需求。终端容量可以支持100台左右对讲机的通话。其中巡更对讲机配置20部左右，用于安保人员日常巡更使用。

6、系统频率规划

目前，新建4载频数字通信系统，需要4对400兆频点，可以使用原来模拟的4组频点，由我公司负责去南京市无委会办理模拟频点向数字频点的转换工作。

7、频道规划

设计为本项目提供覆盖整个东方弗莱德商城的对讲机异频转发频道 4对，可满足安保部、工程部、管理部、保洁部、停车场部等在整个项目内的无盲区通信；同时结合部分部门在小范围内使用，我们将提供脱网工作频道以供使用（脱网工作频道内的对讲机不工作在无线对讲系统内，所以不能实现在整个项目内无盲区通话），但监控中心的对讲机可随时切换到脱网工作频道上和相关部门进行联络。

8、信号外泄分析

方案设计时充分考虑了信号的泄露问题，通过控制天线口的辐射功率和天线的安装位置及数量，使信号辐射到大厦外100米处的信号电平降为-105dBm左右，保证此系统不会造成对其他系统的干扰。

1、职业照射：在每天8H工作期间内，任意连续6MIN按全身平均的比吸收率(SAR)应小于0、1W/KG。 环境电磁辐射的场量参数在任意连续6分钟内的平均值应满足功率密度<0. 4 W/m2 (频率为30～3000MHz)。

<

2、公众照射：在1天24H内，任意连续6MIN按全身平均的比吸收率(SAR)应小于0、02W/KG，电磁辐射功率密度的平均值(连续6分钟)应<2W/m2 (频率为30～3000MHz)。

本设计方案严格遵守***相关标准规定，工程天线口最强信号电平小于15dBm，本方案设计的天线都在人员活动范围五米以外，最强功率密度小于0.003W/m2，电磁辐射满足公众照射和职业照射的防护要求。

10、系统可靠性

系统采用成熟的通讯系统，品质出众，可在50W满负荷条件下100%循环工作，能满足任意常规或集群系统苛刻的要求；配备热管和温控散热风扇，提高散热效率，确保发射机于高功率状态下稳定工作。 <
